Contoh Soal Aturan Kirchoff Ihwal Loop Beserta Jawabannya

oke mimin mau jawab kebingungan temen-temen yang masih galau cara mengerjakan aturan kirchoff wacana loop.

ga perlu khawatir sebab mimin sudah nyediakan referensi soal arus listrik loop beserta jawabannya. kalau masih galau sanggup ditanyakan lewat komentar ya.

contoh soal rangkaian listrik 2 loop

Soal No 1

tentukan:

1. Kuat arus yang mengalir melalui rangkaian

2. Tegangan antara ab

Pembahasan

Misal kita ambil arah loop ibarat gambar di bawah ini

a. Misalkan arah besar lengan berkuasa arus kita anggap dulu berlawanan dengan arah loop

Σε + ΣI. R = 0

ε₃ – ε₂ + ε₁ – I (R₁ + R₂ + R₃) = 0

4 – 2 + 4 – I (15 + 5 + 10) = 0

6 – 30I = 0

30I = 6

I = 6/30 = 1/5 = 0,2 A

b. Tegangan antar a dan b (Vab)

Jika melalui jaluar adcb (panjang)

V_ab = ε₃ – ε₂ – I (R₃ + R₂) (I negatif sebab berlawanan dengan arah I total)

V_ab = 4-2 – 0,2 (10 + 5)

V_ab = 2 – 0,2 (15)

V_ab = 2 – 3 = -1 V

Jika melalui jalur ab (pendek)

V_ab = -ε₁ + I R₁ ( I konkret sebab searah dengan I total)

V_ab = – 4 +  0,2 (15)

V_ab = -4 + 3 = -1 V

Makara tegangan antara titi  a dan b (V_ab) = -1 V

Soal No 2

Diketahui besar lengan berkuasa arus yang melalui R₄ adalah 7,2 Ampere.

Tentukan nilai tegangan sumber V

Pembahasan

Mencari besar lengan berkuasa arus yang melalui kendala R₁ dengan prinsip pembagian arus rangkaian paralel :

Soal No 3

Pada rangkaian dengan dua loop atau lebih secara prinsip sanggup depecahkan ibarat pada rangkaian satu loop, hanya perlu sahabat perhatikan besar lengan berkuasa arus pada setiap percabangannya. Berikut langkah-langkah yang sanggup ditempuh:

1. Tentukan besar lengan berkuasa arus (simbol dan arahnya) pada setiap percabangan yang dianggap perlu
2. Sederhanakanlah susunan seri-pararel resisteor jikalau memungkinkan.
3. Tentaukan arah masing-masing loop
4. Tulislah persamaan setiap loop dengan memakai aturan II Kirchoff.
5. Tulislah persamaan arus untuk tiap titik percabangan dengan memakai aturan Kirchoff.

Perhatikan gambar di bawah ini

Tantukan Arah dan Simbol Kuat Arus

pada b-a-d-e → I

pada e-f-c-b → I2

pada eb → I1

Kita lihat dititik b atau c (silahkan dipilh)

dengah aturan kirchoff I

I = I₁ + I₂

Kita lihat masing-masing loop

dengan aturan kirchoff II

Loop I

-ε1 + I(r₁+R₁)  + I₁(R₂) = 0  (ada dua arus pada loop I)

Loop II

ε₂ – I₁.R₂ + I₂ (R₃ + r₂) = 0 (ada dua arus pada loop 2, I1 berlawanan dengan arah loop)

Heheheh supaya tidak galau eksklusif saja kita coba kerjakan referensi soal di bawah ini

"Sangat Ringan, Hemat Kuota dan Lebih UPDATE

dengan APLIKASI Android (Download)"

Soal No 4

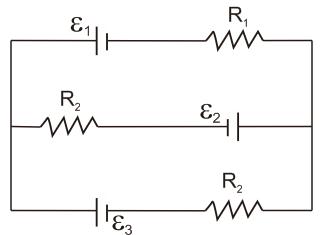

Perhatikan Gambar di atas, Diketahui

ε₁ = 16 V

ε₂ = 8 V

ε₃ = 10 V

R₁ = 12 ohm

R₂ = 6 ohm

R₃ = 6 ohm

Jika kendala dalam sumber tegangan diabaikan, berapa besar lengan berkuasa arus yang melalui R₂?

Kita buah arah loop dan arus ibarat tampak gambar di bawah ini

Loop I:

-ε₁ – ε₂ + I₁.R₂ + I.R₁ = 0

-16  – 8 + I₁.6 + I. 12 = 0

-24 + 6I₁ + 12 I = 0

6I₁ + 12I = 24

I₁ + 2I = 4 _{…… (ketemu persamaan I)}

Loop II

ε₂ + ε₃ -I₁.R₂ + I₂.R₃ = 0

8 + 10 – I₁.6 + I₂.6 = 0

18 – 6I₁+ 6I₂ = 0

-6I₁+ 6I₂ = – 18

-6(I₁– I₂) = 18

I₁– I₂ = 3

I₁ = 3 +I_{2 …..(ketemu persamaan II)}

Kita kombinasikan persamaan I dan II

I₁ + 2I = 4

I₁ + 2(I₁ +I₂) = 4

3I₁ + 2I₂ = 4 –> kita masukkan persamaan II

3(3 +I₂) + 2I₂ = 4

9 + 3I₂  + 2I₂   = 4

5I₂ = -5

I₂ = -1 A

I₁  = 3 +  I₂  = 3 + (-1) = 2 A

Jadi dengan memakai aturan kirchoff I dan aturan kirchoff II kita sanggup menemukan besar lengan berkuasa arus yang melalui R₂ adalah 2 Ampere.

Soal No 5

Diberikan sebuah rangkaian yang terdiri dari dua buah loop dengan data sebagai berikut :

E₁ = 6 volt

E₂ = 9 volt

E₃ = 12 volt

Tentukan :

a) Kuat arus yang melalui R₁ , R₂ dan R₃

b) Beda potensial antara titik B dan C

c) Beda potensial antara titik B dan D

d) Daya pada kendala R₁

Pembahasan

a) Kuat arus yang melalui R₁ , R₂ dan R₃

Langkah-langkah standar :

- memilih arah arus

- memilih arah loop

- masukkan aturan kirchoff arus

- masukkan aturan kirchoff tegangan

- menuntaskan persamaan yang ada

Misalkan arah arus dan arah loop ibarat gambar berikut :

Hukum Kirchoff Arus dan Tegangan :

Temen-temen sanggup menunjukkan Donasi untuk Perkembangan Blog ini kedepannya dengan cara meng "klik" iklan yang tampil. 1 klik saja sudah cukup bagi kami.

Terima Kasih !!

Sekian ya agar soal dan pembahasan loop nya sanggup membantu. .
